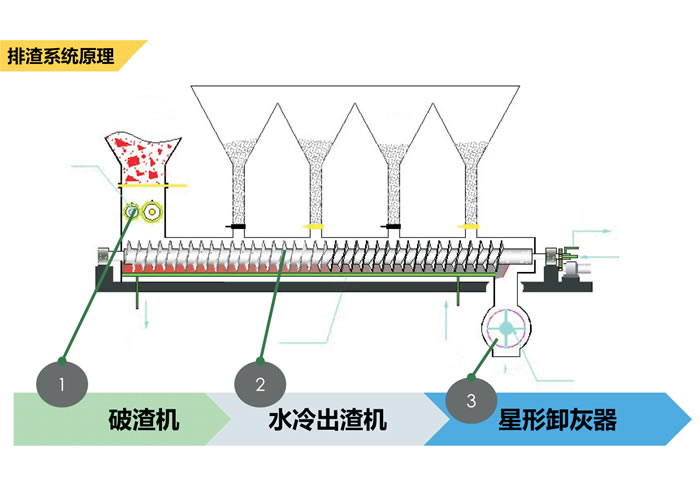

采用干法、间接水冷的排渣方式。灰渣从排渣斗落下，首先经过对辊式破渣机将其破碎成小颗粒（对于流化床可不需要）以便后续的冷却与输送；破碎后的渣块经过水冷螺旋出渣机将灰渣冷却至80℃左右，在水冷螺旋出渣机出口接一台星形卸灰器以减少排渣系统向炉膛漏风。
      通过星形卸灰器排出的灰渣再经其它灰渣输送设备送到灰仓或运出。炉排底部风室的漏灰也接灰管直接排入冷渣机中随渣一起排出，省去另外的接灰设备。
结构特点：
      间接冷却、干法排渣，便于灰渣的综合利用。
      芯轴和水套双水冷结构，换热面积大、冷却效果好、出渣温度低。
      配有破渣装置，适应性强，不易卡机堵料。
      结构设计合理、运行可靠、操作安全、密封性能好。
      变频调速，负荷适应性好，便于远程控制。

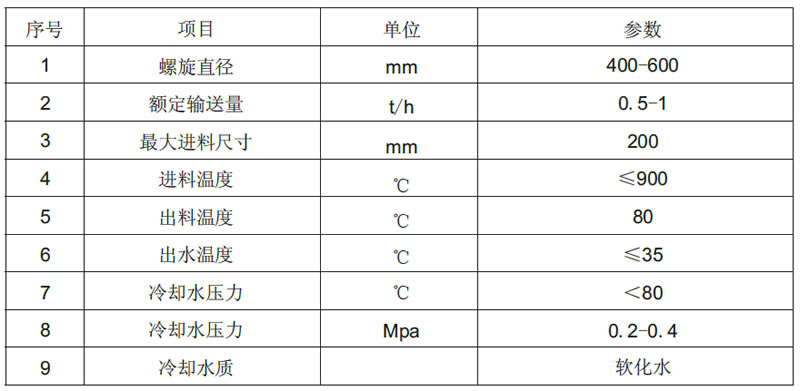

主要技术参数：
